換熱器用不銹鋼管|00Cr18Ni10不銹鋼焊管
換熱器用不銹鋼管使用最廣泛的是奧氏體不銹鋼，其合金牌號為0Cr18Ni9（304）和00Cr18Ni10（304L）兩種，占奧氏體鋼產量的80%以上。由于我國換熱器用不銹鋼管大規模使用的歷史不長，專用的、系列的、規范性的標準還不健全，所以，目前市場上銷售的應用于電力行業的不銹鋼焊管多數是按照國外的牌鴻運號以及技術要求生產的。
合金牌號與供貨范圍

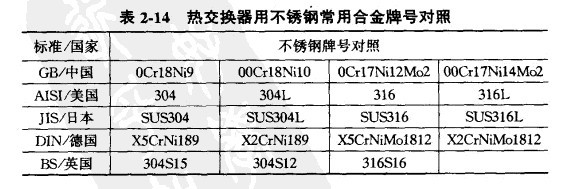

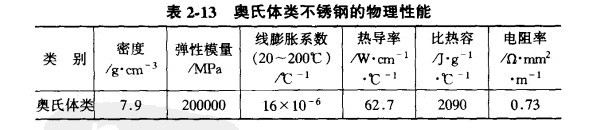

奧氏體類不銹鋼的物理性能列于表2-13.用于熱交換器的不銹鋼管通常采用自動電弧焊或其他自動焊接的方法制造，按焊接狀態或熱處理狀態交付。常用供貨范圍：Φ（12~30）mmX（0.5~1.0）mm。各國熱交換器用不銹鋼常用合金牌號對照列于表2-14.
技術要求

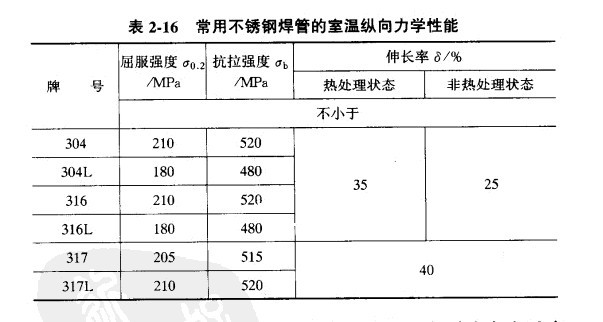

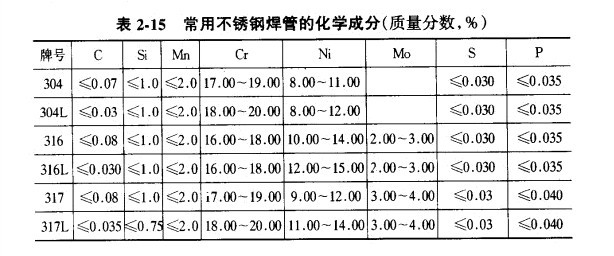

常用不銹鋼焊管的主要化學成分及力學性能分別列于表2-15和表2-16.
鋼管應進行壓扁試驗。試驗時，焊縫應處于與受力方向垂直的位置，未經熱處理的鋼管壓至外徑的2/3，熱處理后的鋼管壓至外徑的1/3.壓扁后彎曲處外側不得出現裂縫或裂口。
鋼管的內外表面應光滑，不得有裂紋、裂縫、折疊、重皮及其他妨礙使用的缺陷。錯邊、咬邊、凸起等缺陷不得大于壁厚允許偏差。焊縫缺陷允許修補，但以熱處理交貨的鋼管修補后還應重新進行熱處理。
