高速工具鋼（GB 9943-88）

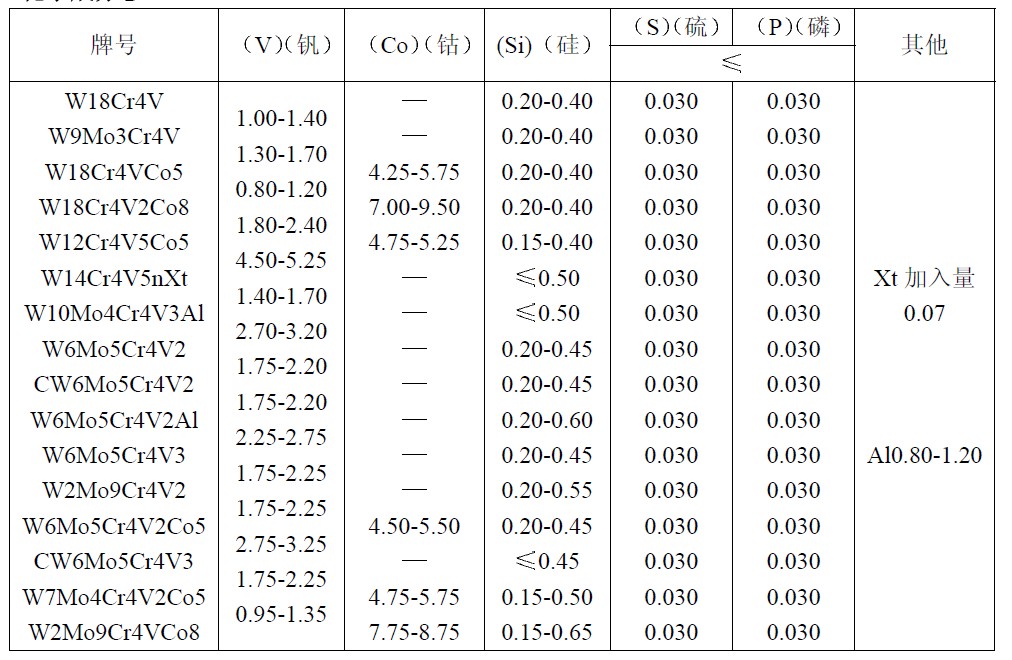

化學成分②

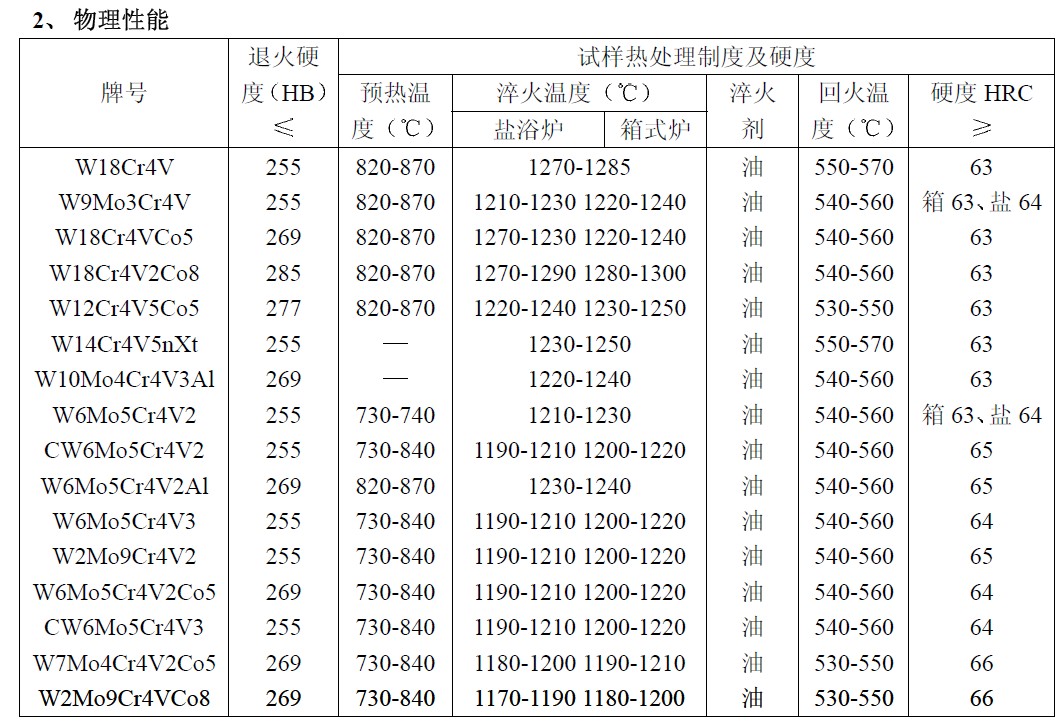

3、 性能及用途
注：
① 鋼中殘余的銅含量0.25% 鎳含量0.30%
② 本標準適用于不大于120mm 的熱軋鍛制剝皮冷拉及銀亮高速工具鋼棒其中
序號1 2 3 三個牌號還可用于制造大型工具直徑大于120mm-250mm 的高速工具鋼大
截面鍛制圓鋼材
③ 在鎢系高速鋼中鉬含量允許到1.0% 鎢鉬二者關系當鉬含量超過0.3%時鎢
含量應減少在鉬含量超過0.3%的部分每1%的鉬代替2%的鎢在這種情況下在牌號
后面加上Mo”凱時
④ 回火溫度為550-579 時回火2 次每次1h 回火溫度為540-560 時回火2 次 每次2h 回火溫度為530-550 回火3 次每次2h。
點擊下載此文件
