軋后采用氣霧冷卻使無縫鋼管強度和韌性等綜合性能提高

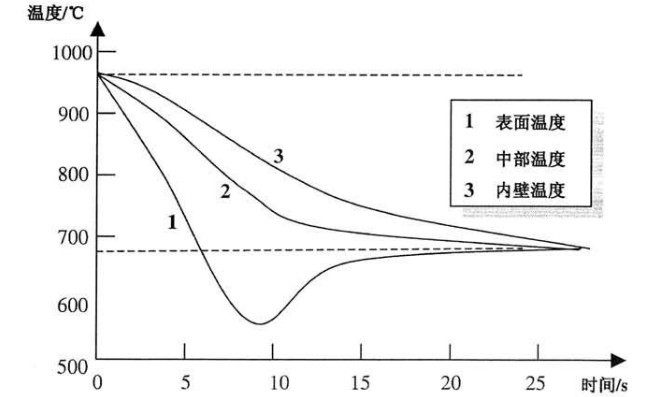

對于優質碳鋼20#、45#鋼，試驗中采用軋后空冷工藝，產生較均勻的等軸鐵素體+珠光體組織；當采用軋后氣霧冷卻工藝時，雖然在隨后的空冷中無縫鋼管溫度略有回升，有圖1可看出，由于無縫鋼管表層受氣霧冷卻和隨后空冷的交替作用，表層溫度是先降后升，而中間和內壁溫度變化時相對緩慢。這樣必然會出現無縫百利宮鋼管壁厚方向組織的多樣化。以20#結構管，φ140X13mm規格的軋后氣霧冷卻顯微組織為例。
在無縫鋼管表層生成了0.9mm厚度的貝氏體組織，以及0.9至3.5mm厚度的過渡帶復合組織。由于通常針對鐵素體內位錯密度高于等軸鐵素體內位錯密度，因此，從位錯強化的角度分析，針對鐵素體對應的屈服強度大于等軸鐵素體對應的屈服強度。另外，經軋后氣霧冷卻的20#結構管來看，其等軸鐵素體晶粒尺寸明顯小于經空冷得到的等軸鐵素體晶粒，從細晶粒強化的角度分析，力學性能明顯得到提高。
